1PC內螺紋帶鎖球閥
產品名稱：1PC內螺紋帶鎖球閥
①
（1000WOG）一片式內螺紋球閥
（1000WOG）1PC Tpye Ball Vale
With Intermal Thread
Q11F-(16-64) C、P、R
②
（1000WOG）一片式內螺紋球閥帶鎖
（1000WOG）1PC Tpye Ball Vale With（Locking）
Intermal Thread
Q11F-(16-64) C、P、R
③
（1000WOG）一片式球閥蝶形手柄
（1000WOG）1PC Tpye Ball Vale With Interna
Thread Butterfly handle
Q11F-(16-64) C、P、R
④
帶檢測孔一片式球閥
1PC Tpye Ball Vale With Test Hole
主要零件材料 Materials of main parts
材料名稱MateriaName | Q11F-(16-64) C | Q11F-(16-64) P | Q11F-(16-64) R |
閥體 Body | WCB | 304 | 316 |
球體 Ball | 304 | 304 | 316 |
閥桿 Stem | 304 | 304 | 316 |
密封圈Sealring | 聚四氟乙烯Polytetrafluoroethylene（PTFE） | ||
填料Gland Packing | 聚四氟乙烯Polytetrafluoroethylene（PTFE） | ||

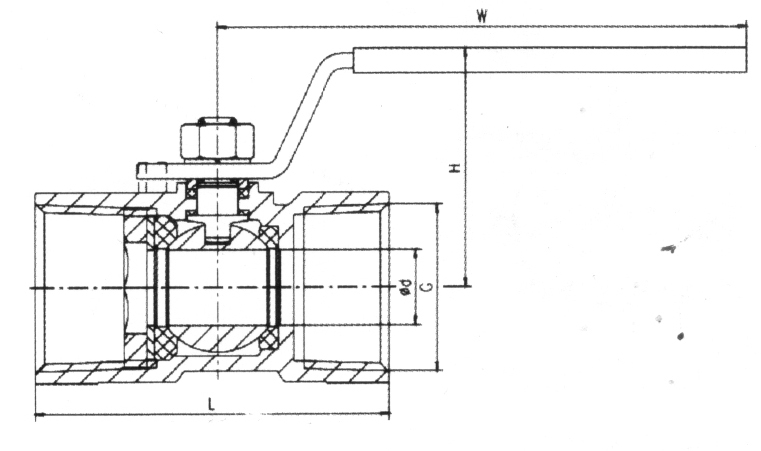

主要外形尺寸 Main outer size
DN | G | d | L | H | W |
8 | 1/4″ | 5 | 40 | 28 | 70 |
10 | 3/8″ | 7 | 45 | 30 | 70 |
15 | 1/2″ | 9 | 55 | 34 | 90 |
20 | 3/4″ | 12 | 60 | 38 | 90 |
25 | 1″ | 15 | 70 | 50 | 110 |
32 | 11/4″ | 20 | 80 | 56 | 120 |
40 | 11/2″ | 25 | 86 | 60 | 130 |
50 | 2″ | 32 | 101 | 65 | 140 |
65 | 21/2″ | 38 | 117 | 72 | 170 |
80 | 3″ | 50 | 140 | 105 | 185 |
性能規范Specifications
公稱壓力:：PN1.6,2.5,4.0,6.4MPa
強度試驗壓力： PT2.4,3.8,6.0,9.6MPa
低壓氣密封試驗壓力：0 .6MPa
適用介質：Q11F-(16-64)C 水、油品、氣
適用溫度：-29~180℃
適用介質： Q11F-(16-64)P 硝酸類
Q11F-(16-64)R 醋酸類
Nominal pressure: PN1.6,2.5,4 .0,6.4MPa
Strength testing pressure: PT2.4,3.8,6.0.9.6MPa
Seat testing pressure (low pressure): 0.6MPa
Applicable media:
Q11F-(16-64)C Water.Oil.Gas
Applicable temperature:-29~180℃
Q11F-(16-64)P Nitric acid
Q11F-(16-64)R Acetic acid
